一款精度高、持續性能佳的

新一代液壓卡盤

無可比較的精度，新一代的動卡突破

適用機械:

各類型通用CNC機床

適用場景:

金屬棒材、管材、法蘭(lan) 、盤體(ti) 型材的夾緊加工

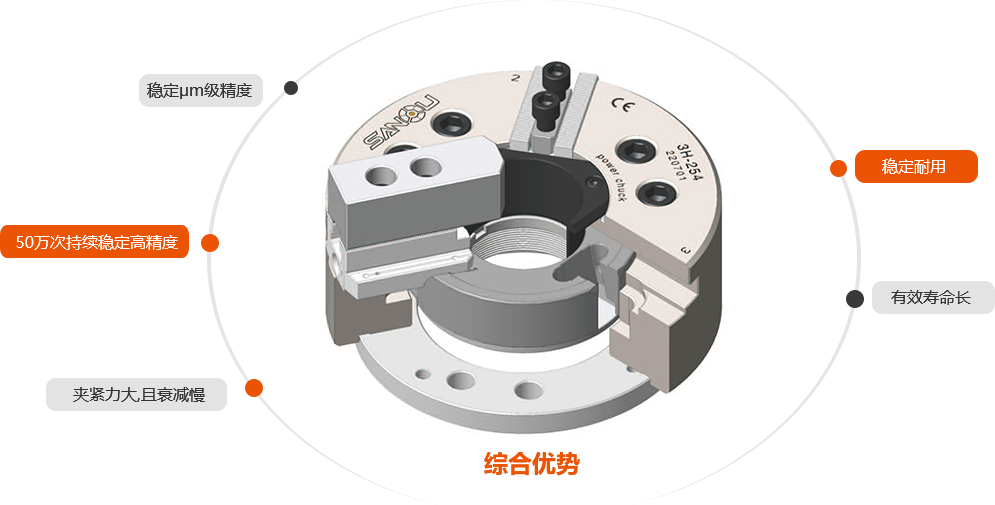

顛覆性的μm級精度

為(wei) 精度而生的全新Micro,創造了顛覆認知的液壓卡盤精度:

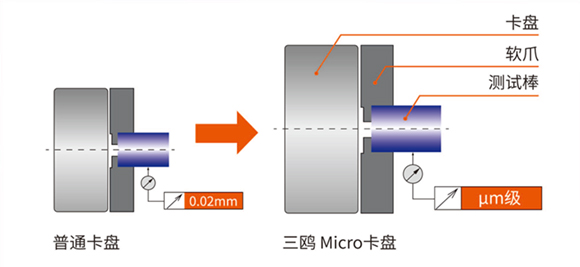

卡爪成型後,重複夾持精度穩定在μm級,這是世界通用製造精度之巔

HJC黄金城Micro μm級超精動卡

將中國夾持精度推進到微米級

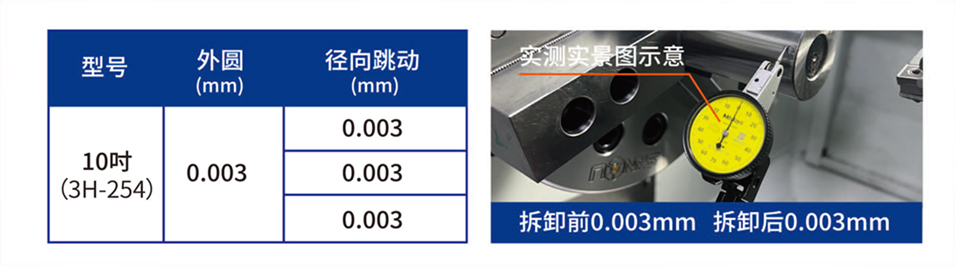

* 特定型號實測精度最高可達3μm

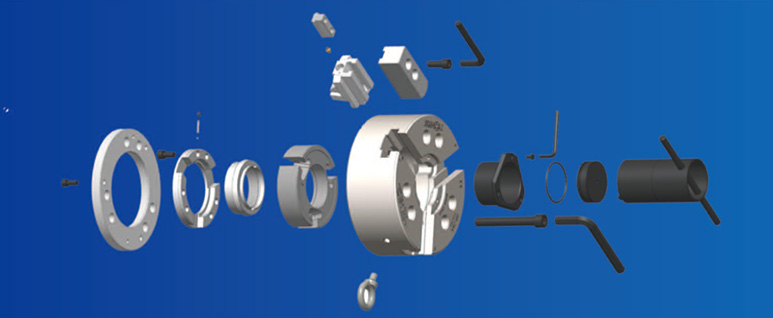

如何保障μm精度

開創性重大升級

關(guan) 鍵部件激光淬火，—次裝夾加工成型

選用CrNiMo合金鋼

盤體(ti) 四次熱處理工藝

歐洲進口熱處理裝備

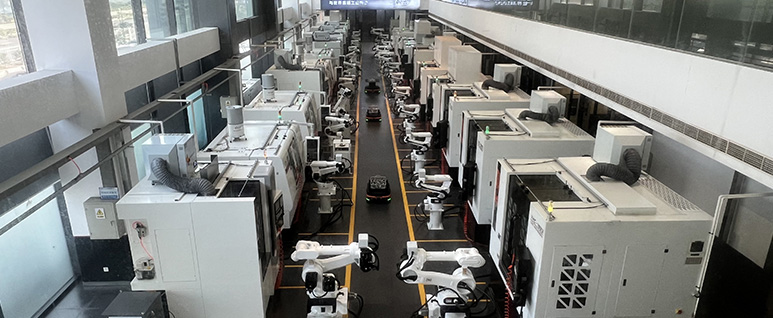

全閉環數字工廠

—物一碼全程追溯

MES動態質控

恒溫定製磨削

公差智能選配

在線探針檢測

參數表

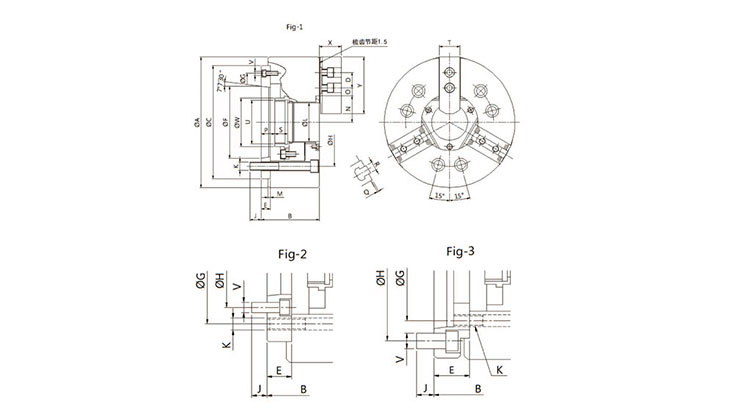

尺寸圖

DIMENSION DRAWING

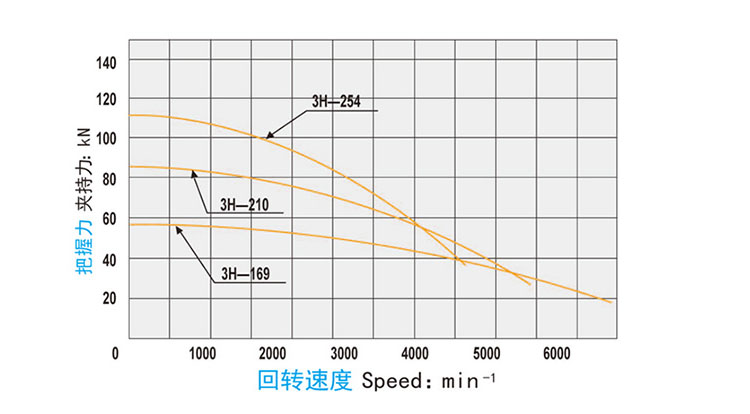

夾持力性能曲線

CLAMPING FORCE PERFORMANCE CURVE

尺寸表

DIMENSION TABLE

型號尺寸 A B C D E F G H J K L M N
max.		 O
max.		 O
min.		 P
max.		 P
min.		 Q S T U
max.		 V W X Y 參考圖
3H-169A4 169 96 140 20 20 63.513 104.8 82.6 16 6-M10 45 5 32 22.75 9.25 31 19 2 19 31 M55x2 6-M10 60 37 73 Fig-2
3H-169A5 169 91 140 20 15 82.563 116 104.8 16 6-M10 45 5 32 22.75 9.25 26 14 2 19 31 M55x2 3-M6 60 37 73 Fig-1
3H-169A6 169 111 140 20 35 106.385 104.8 1333.4 16 6-M10 45 5 32 22.75 9.25 46 34 2 19 31 M55x2 6-M12 60 37 73 Fig-3
3H-210A5 210 109 170 25 23 82.563 133.4 104.8 14 6-M12 52 5 39 29.75 11.75 37.5 21.5 2 20.5 35 M60x2 6-M10 66 39 95 Fig-2
3H-210A6 210 103 170 25 17 106.385 150 133.4 18 6-M12 52 5 39 29.75 11.75 31.5 15.5 2 20.5 35 M60x2 3-M6 66 39 95 Fig-1
3H-210A8 210 126 170 25 40 139.719 133.4 171.4 24 6-M12 52 5 39 29.75 11.75 54.5 38.5 2 20.5 35 M60x2 6-M16 66 39 95 Fig-3
3H-254A6 254 120 220 30 25 106.375 171.4 133.4 18 6-M16 75 5 51 33.75 14.25 33.5 14.5 2 25 40 M85x2 6-M12 94 43 110 Fig-2
3H-254A8 254 113 220 30 18 139.719 190 171.4 24 6-M16 75 5 51 33.75 14.25 26.5 7.5 2 25 40 M85x2 3-M8 94 43 110 Fig-1
3H-254A11 254 145 220 30 50 196.869 171.4 235 28 6-M16 75 5 51 33.75 14.25 58.5 39.5 2 25 40 M85x2 6-M20 94 43 110 Fig-3

規格表

SPECIFICATION SHEET

型號尺寸 通孔直徑
（mm）		 拉杆行程
（mm）		 爪行程直徑
（mm）		 最大容許拉力
(KN)		 最高轉速
（r.p.m）		 重量
（kg）		 轉動慣量
（kg.m³）		 外徑夾持範圍
（mm）
3H-169A4 45 5.5 22 57 6000 15.5 0.065 15-169
3H-169A5 45 5.5 22 57 6000 14.7 0.062 15-169
3H-169A6 45 5.5 22 57 6000 17.3 0.073 15-169
3H-210A5 52 7.4 33 82 5000 25.8 0.19 20-210
3H-210A6 52 7.4 33 82 5000 25 0.184 20-210
3H-210A8 52 7.4 33 82 5000 29.3 0.217 20-210
3H-254A6 75 8.8 43 111 4200 41 0.37 25-254
3H-254A8 75 88 43 111 4200 38 0.34 25-254
3H-254A11 75 8.8 43 111 4200 48.4 0.436 25-254
